奔驰E300改装柏林之声小柏林音响详解安装位,奔驰E级W213

发表于 2019-7-29 17:15:15 | 查看: 2057| 回复: 0

奔驰E级车型W213改装柏林之声小柏林音响,配上柏林之声是完美的,对奔驰来说最适合的莫过于柏林之声了。

一套好的音响,听着美妙的歌声能够舒缓心情,感受当下,是一种美妙的享受。下面我们就开始进入改装正题,奔驰E300改装柏林之声小不了音响,当然奔驰E级还可以改装大柏林音响,这是题外话。

柏林之声一套如下: 功放1台,低音2个,中音4个,高音4个,环绕2个,中置1个,功率590瓦

柏林之声全家福还另有3D旋转高音头

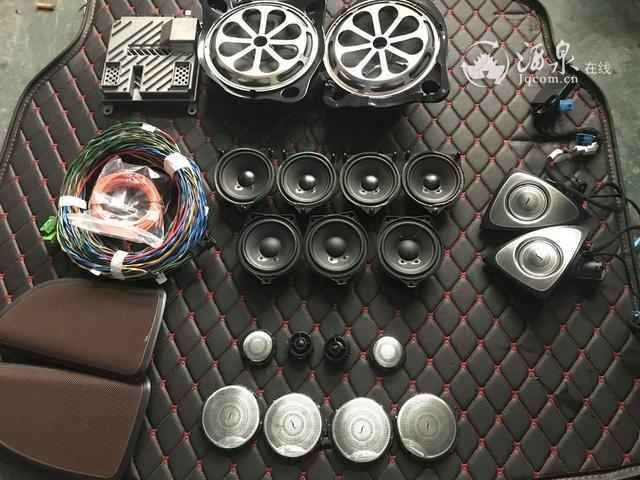

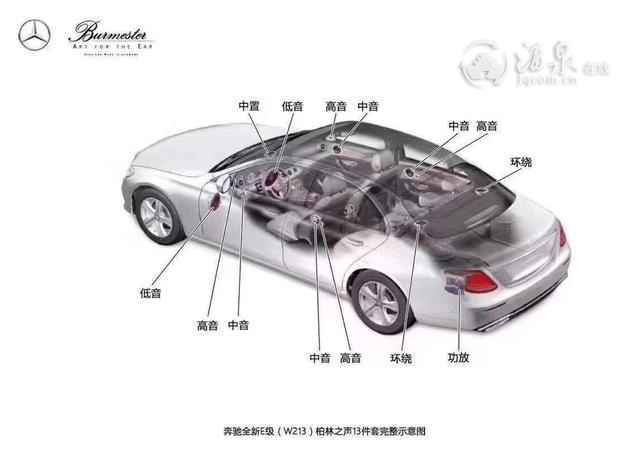

这是柏林之声的13件全套示意图。分布在四门、主副驾驶脚窝处、仪表板中置、后台板两个环绕。

前门板还没有拆下,这是车主到店的原车图。那为什么还没有装就会有柏林了呢?其实这是在某宝买的盖子。

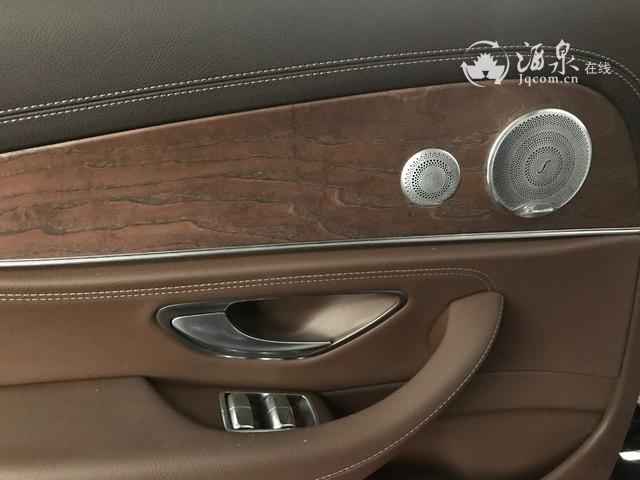

后门板也是一样,而且还没有装柏林之声的,后门板就只有中音,没有高音。

这是低音安装,两个低音在主副驾驶脚窝处,原车主驾驶脚窝处没有低音,只有副驾驶有一个,这是副驾脚窝原车低音。

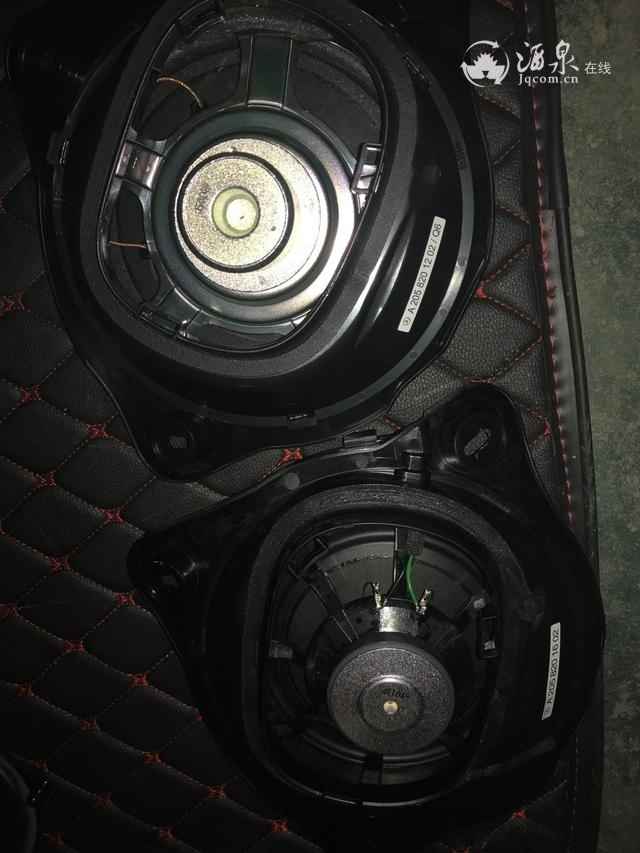

拆下来低音和柏林低音对比(金属色是柏林低音)

再来个背面图,而且奔驰每个配件都有零件号,零件号是可以在配件部查到的,看这背面就有零件号。

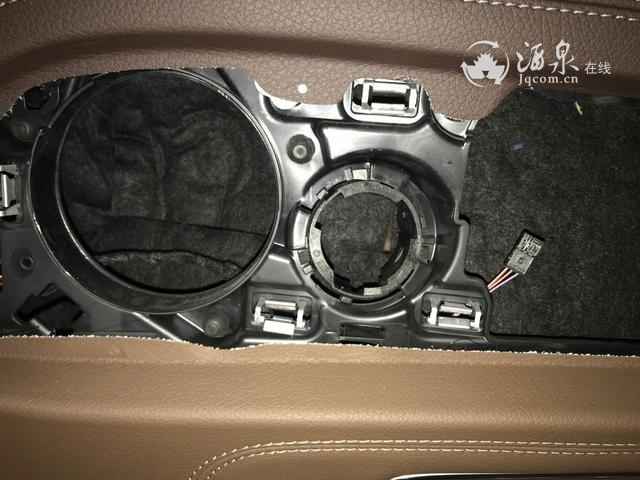

四个门板拆下来然后安装柏林盖板和柏林中音,高音(四个门各一个中音,高音)

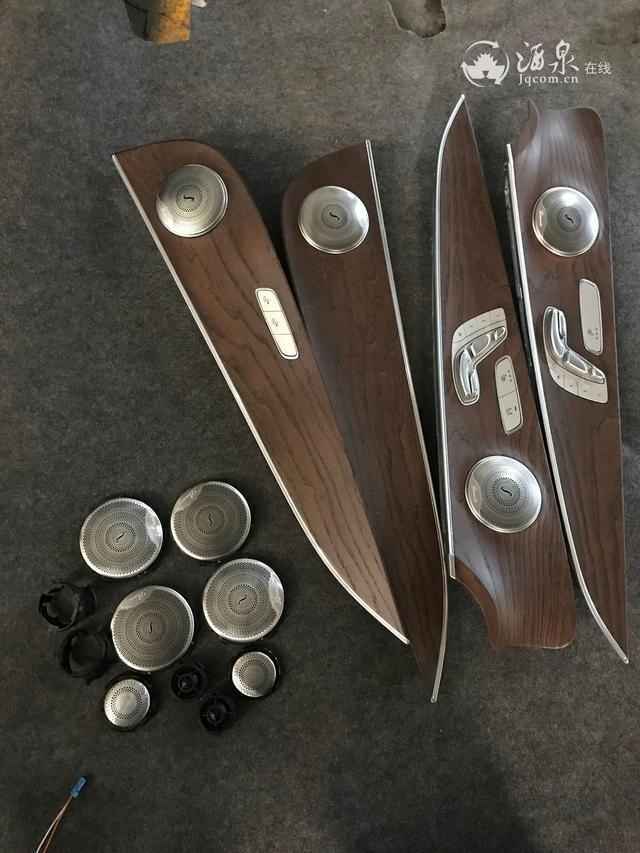

把原车上的盖子拆下来换上柏林盖板。

后门没有高音孔需要开一个高音孔,(专业工具开孔)高音孔开得完美。(当然前门板就不需要开孔了,前门板直接替换掉原来的高音和中音就可以了。)

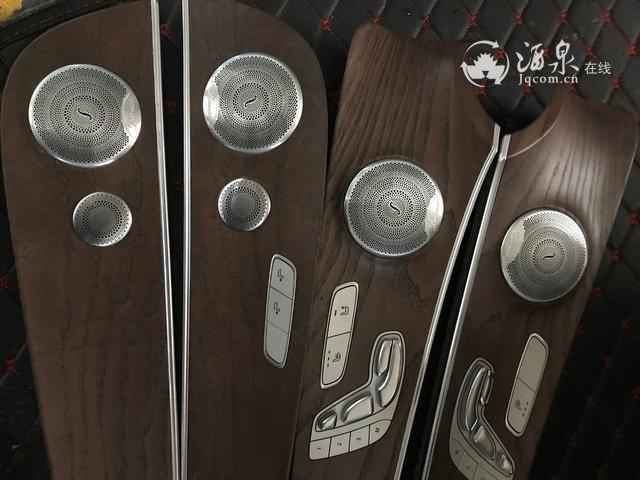

盖板全部安装就位

后门板的高音位都是预留好,不损车。

中音直接拆下原车喇叭替换

仪表板中置,也是直接拆下原车喇叭替换

后台板拆下来放环绕进去,一边一个。

恢复好了看上去就很漂亮

功放安装在后备箱左侧,原车位置,走原厂线路。

安装好了就恢复,然后把3D旋转高音也装上。

后门也ok,硬件装上了还需要奔驰专用电脑编程。

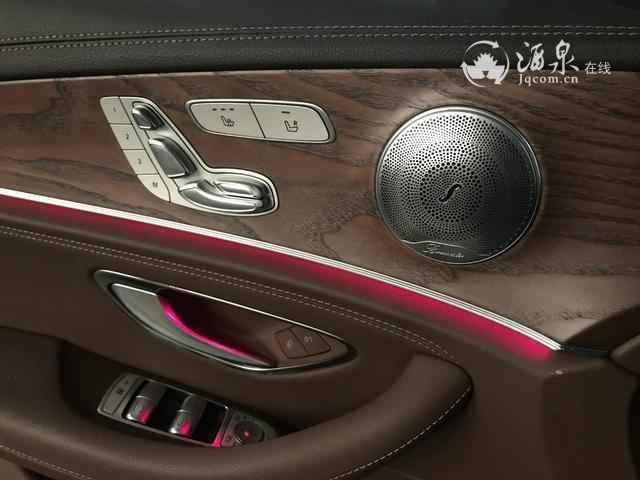

3D旋转高音同步64色氛围灯

后门效果也很赞

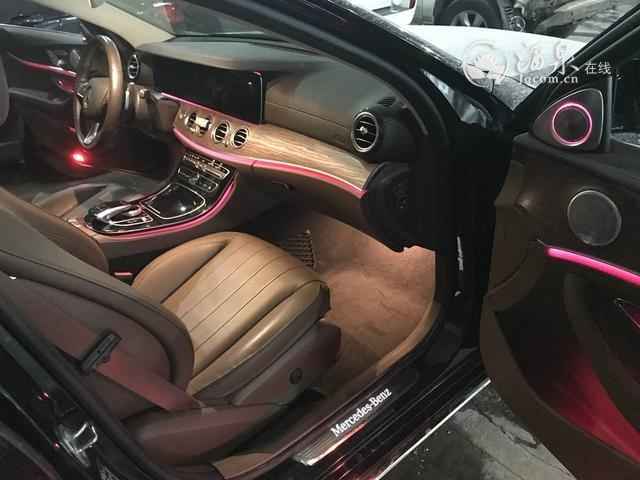

整体灯光也很赞

柏林改装就完成了,一般施工时长为4个小时,总体分几个步骤:拆下必要的部件,安装更换喇叭,铺设线束,恢复原貌。改装之后的音响有着明显提升,效果渲染明亮,听觉冲击强烈,很值!
